Мастер лазерных угломеров

Лазерный гониометр это инструмент для измерения угла заточки ножей и ножниц. Это недорогая альтернатива дорогостоящему оборудованию, изобретенному компанией CATRA.

Лазерный угломер Мастер является более продвинутой версией, чем версии Lite и Pro. Версия Master имеет фиксацию лезвия с помощью магнитов. Это позволяет Вам изучать геометрию ножа в тишине и покое. Два сильных магнита позволяют удерживать нож внутри гониометра или сам гониометр вместе с ножом.

Лазерный угломер Master PLUS включает в себя лазерный угломер Master и футляр для переноски.

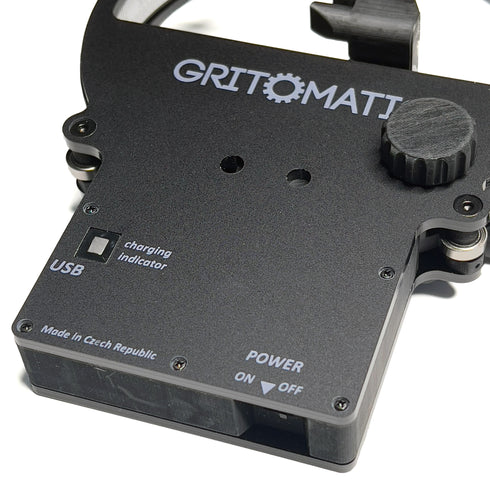

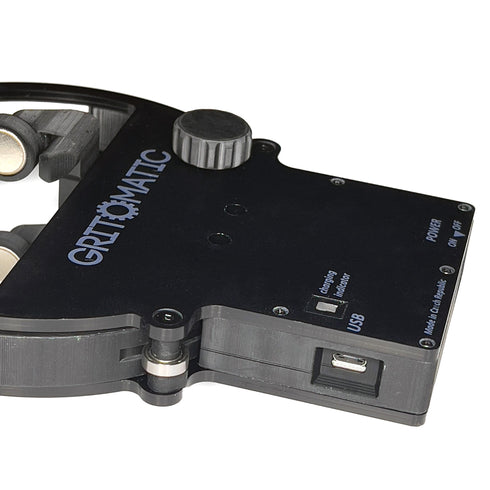

Новая ревизия. Лазер работает от встроенного аккумулятора, который можно заряжать через micro USB.

Сравнение моделей

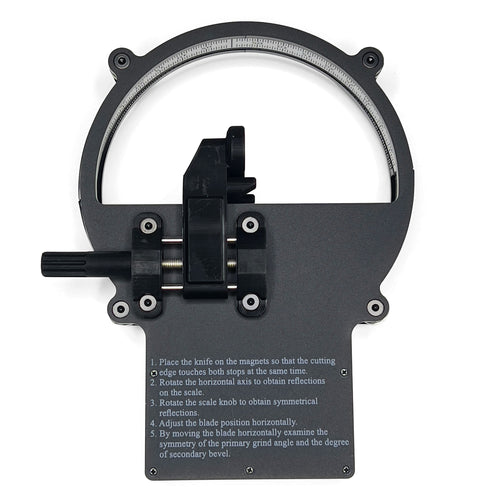

В отличие от версии Pro, Master имеет две настройки: Первая - возможность перемещать нож по горизонтали с помощью регулировочного винта, что позволяет точно настроить лазерный луч независимо от толщины и геометрии лезвия ножа. Вторая настройка - это точное выравнивание шкалы угломера относительно центра режущей кромки ножа для получения точного симметричного рисунка. Вы можете просматривать показания в состоянии покоя, так как нет необходимости многократно "перенастраивать" положение ножа, чтобы получить симметричное изображение на шкале. Диапазон горизонтального смещения лезвия составляет 10 мм. Диапазон поворота шкалы составляет 12 градусов. Этого более чем достаточно для любой геометрии лезвия и любой разумной толщины.

Две полиамидные втулки диаметром 6 мм используются для фиксации лезвия в вертикальном положении. Они предотвращают повреждения во время заточки при касании и выравнивании и при необходимости могут быть легко заменены на куски полиамида 6х4 или 10-миллиметровые полиуретановые трубки. Горизонтальное движение лезвия осуществляется по двум направляющим с ходовым винтом M6, подшипники MR106ZZ делают движение лезвия легким и надежным. Шкала угломера расположена на вращающемся диске, в середине оси вращения, на которой находится лопатка. Вращение шкалы осуществляется вручную, через зубчатые элементы с трех сторон корпуса угломера. Чтобы защитить лезвие от царапин, перед измерением рекомендуется наклеить на магниты кусочки клейкой ленты или малярного скотча. Пожалуйста, не используйте слишком большие куски, так как лазерный луч не должен быть заблокирован.

Для этого транспортира был использован профессиональный лазерный модуль со стеклянной линзой, который был предварительно отсортирован и отрегулирован. Два винта ISO7380 M4x10 фиксируют вращающийся лазерный модуль для точной настройки пятна на "0". Операция очень проста и позволит Вам получить точные и полезные результаты в любое время.

Внимание! Существует нет Руководства пользователя.
