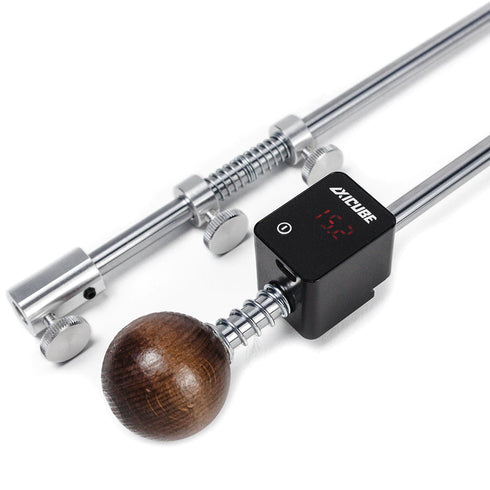

Направляющая стержень PRO с угломером Axicube-I для TProf K03

Интегрированный угловой искатель Axicube (Axicube-I) — новый продукт от TSPROF, предназначенный для повышения точности и стабильности регулировки угла заточки на системе заточки TSPROF K03. Устройство интегрировано в стержень держателя абразива, что значительно повышает удобство использования держателя. С Axicube-I нет необходимости использовать стандартный механический угломер. Измерение угла происходит мгновенно, что позволяет определить значение угла в любой момент работы и легко скорректировать его в случае смены абразивов, неправильной толщины за кромкой или сложной геометрии ножа. Становится возможным создавать почти идеальные симметричные вторичные фаски. Угломер позволяет выполнить точную ступенчатую заточку или создать тончайшую микровторичную фаску.

Встроенный угловой датчик Axicube измеряет угол между осью ножа и вторичной фаской поверхности во время процесса заточки. Данные измеряются по трем осям, что позволяет определить углы в любой точке вторичной фаски ножа. Угломер чувствителен ко всем отклонениям, в том числе возникающим при ручной заточке на приспособлении. Однако высокая жесткость точилки TSPROF K03 позволяет максимально эффективно использовать угломер. Абразивный держатель точилки TSPROF установлен на жестком стальном направляющем стержне, что исключает прогиб при заточке и гарантирует правильные показания угла во время всех операций заточки от снятия заусенцев до окончательной полировки. За точность измерений отвечает акселерометр внутри Axicube-I. Это устройство, которое измеряет проекцию кажущегося ускорения, то есть разницу между истинным и гравитационным ускорением объекта. Цифровой угломер Axicube-I использует косвенное измерение проекции гравитационного ускорения. Для этого датчик измеряет смещение инерционной массы относительно тела и преобразует полученную величину в электрический сигнал (емкостной метод). Этот метод в настоящее время является одним из самых надежных и применяется в системах с самыми высокими требованиями к точности. Емкостный акселерометр состоит из нескольких пластин, некоторые из которых неподвижны, а другие свободно перемещаются внутри корпуса. Между пластинами образуется конденсатор, величина емкости которого зависит от расстояния между пластинами. Под действием силы ускорения емкость конденсатора изменяется. Интегральные датчики, отвечающие за работу устройства, изготовлены на кристалле кремния по технологии iMEMS (интегрированная микроэлектромеханическая система). Структура датчика представляет собой кремниевую подложку, на которой расположены чип датчика и схема усиления сигнала.

Цифровой инклинометр Axicube-I имеет несколько режимов работы: базовый режим, режим настройки и режим специальной настройки. Индикатор угла заточки и кнопка включения/выключения расположены на передней панели. Чуть ниже, защищенный от абразивной жижи и ила, находится разъем Micro-USB для зарядки. Индикатор в базовом режиме работы показывает значение угла в градусах и их десятых долях. Axicube-I питается от встроенного аккумулятора емкостью 180 мАч.

Axicube-I имеет жесткое соединение с абразиводержателем во время работы и располагается в плоскости абразивного камня, что позволяет устанавливать угол с точностью до 0,1°. Уголоператор имеет корпус из анодированного алюминия, устойчивый к вибрациям, падениям и колебаниям температуры (может эксплуатироваться при температуре от +5 до +40°С). Благодаря яркому дисплею значения углов четко читаются в любых условиях освещения.

Каждый A xicube-I калибруется на заводе с использованием проверенных измерительных приборов. Прежде чем использовать угломер на каждой новой поверхности, необходимо установить начальный опорный угол. Для этого используется специальная калибровочная пластина. Если заточное устройство будет перенесено на другую поверхность, потребуется новая калибровка с помощью пластины. Если заточное устройство не меняет своего положения, начальный угол отсчета запоминается угломером, и при повторном включении угломера нет необходимости использовать калибровочную пластину.

Примечание. Axicube-I предназначен только для TSPROF K03. Изделие несовместимо с сериями Kadet и Blitz. Axicube-не буду работать с точилками других производителей.

Автовыключение: 2 минуты
