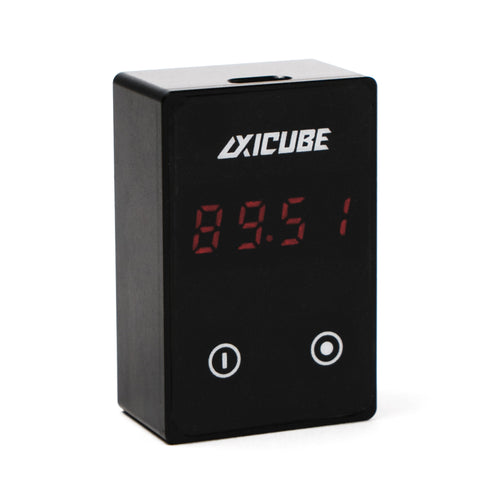

Измеритель угла заточки Axicube One

Измеритель угла заточки Axicube One (версия 2) предназначен для высокоточного измерения углов между плоскостями и наклона поверхности от горизонтального и вертикального уровней. Технология MEMS (Micro Electro Mechanical System) со сверхточными электронными датчиками наклона относительно вектора силы тяжести.

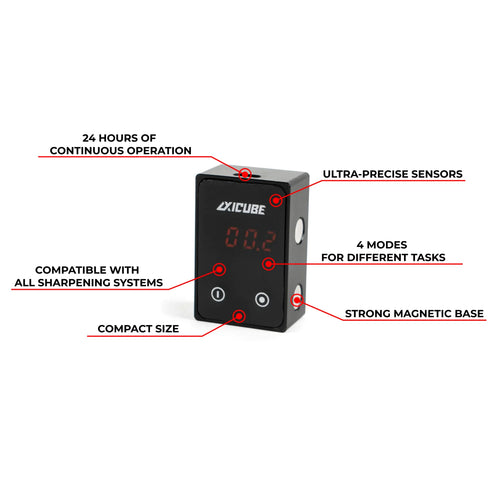

Функции

• Конструкция MEMS (Micro Electro Mechanical System) со сверхточными электронными датчиками наклона относительно вектора силы тяжести.
• Компактный алюминиевый корпус

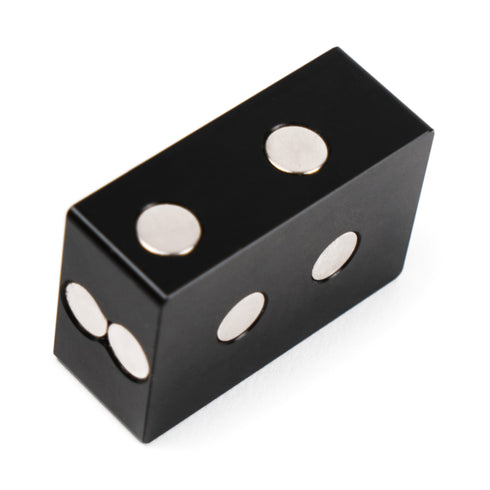

• Неодимовые магниты класса N38 на нижней, боковой и задней сторонах.
• Встроенный аккумулятор , заряжаемый через разъем Micro-USB.

Спецификация

• Диапазон измерения угла: 0 – 99,9°
• Точность измерения: 0,1°
• Ошибка измерения: 0,05°
• Емкость аккумулятора: 300 мАч
• Время зарядки: 3-5 часов

• Автоматическое отключение: 5 минут

• Размеры: 18,3 х 30,6 х 45,8 мм.
• Вес: 60 грамм

• Вес с упаковкой: 140 грамм.

Набор

• Электронный угломер Axicube One
• Микро-USB-кабель
• Руководство пользователя

Как использовать Axicube One

Общая информация

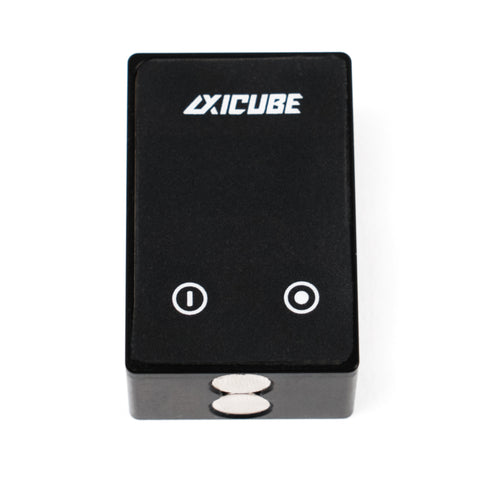

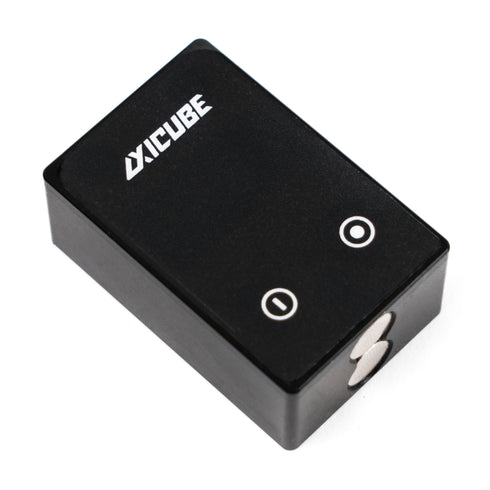

1 кнопка питания | 2 Кнопка сброса | 3 Дисплей | 4- разделитель | 5 микро-USB | А

Axicube перейдет в режим сна после 5 минут бездействия. Нажимать один раз, чтобы включить его. Чтобы выключить его, удерживайте на 3 сек.

Чтобы проверить уровень заряда аккумулятора и текущий режим, нажмите когда Аксикуб включен. 85:P2 - уровень заряда 85%, режим P2.

Для переключения режимов работы нажмите и в то же время.

Не допускайте падения уровня заряда батареи до уровня 0%. Уровень заряда батареи ниже 10% является критическим – Axicube необходимо немедленно зарядить. Полное время зарядки составляет 3-5 часов.

Режимы Axicube One

• P1 — Режим инклинометра для измерения угла наклона от горизонтального уровня.
• P2 - Универсальный режим (режим «Кадет/Блиц») двойного назначения: 1) для установки угла заточки на системах «Кадет» и «Блиц» и 2) для измерения угла заточки на широком диапазоне систем заточки.
• P3 - K03 Режим измерения угла заточки на системах заточки с горизонтально выровненным ножом
• P4 — Режим Angle Gauge для установки угла заточки в начале сеанса заточки.

P1 Режим инклинометра

00:00 Режим инклинометра предназначен для измерения угла наклона относительно горизонтального уровня.

🎛️ Калибровка

• Поместите Аксикуб на плоскую поверхность.
• Нажмите и удерживайте на 15 с. Дисплей начнет мигать.
• Выпускать . На дисплее появится P1.
• Поместите Axicube на неподвижную точку, например на стену.
• Нажимать . На дисплее появится P2.
• Поверните Аксикуб на 180°. Нажмите ⊙ еще раз.

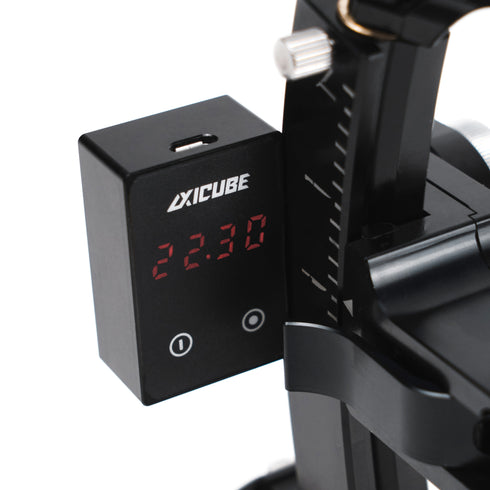

Универсальный режим P2 с Кадетом и Блицом

0:00 Универсальный режим предназначен для систем заточки, отличных от TSPROF K03. На сериях Кадет и Блиц установка угла заточки и измерение угла заточки выполняются по-разному.

🎚️ Настройка угла заточки

• Подготовьте свою систему к сеансу заточки. Поместите направляющий стержень точильным камнем вниз поверх зажатого ножа.
• Поместите Axicube стороной A на держатель камней.
• Сброс в ноль. . #.## → 0:00
• Поместите Axicube стороной A на стойку угломера.
• Установите желаемый угол заточки.

📐 Измерение угла заточки

• Поместите сторону Axicube на держатель углового калибра.
• Сброс в ноль. . #.## → 0:00
• Поместите Axicube стороной A на держатель абразива.
• Axicube правильно измерит угол заточки в любой точке лезвия.

Универсальный режим P2 для систем, отличных от TSPROF.

0:00 Универсальный режим предназначен для систем заточки, отличных от TSPROF K03.

🎚️ Настройка угла заточки

• Подготовьте свою систему к сеансу заточки. Поместите направляющий стержень точильным камнем вниз поверх зажатого ножа.
• Поместите Аксикуб на нулевой уровень. Используйте одну и ту же сторону Axicube для выравнивания и измерения.
• Сброс в ноль. Нажимать . #.## → 0:00
• Поместите Аксикуб на держатель камня.
• Установите желаемый угол заточки.

📐 Измерение угла заточки

• Поместите Аксикуб на нулевой уровень. Используйте одну и ту же сторону Axicube для выравнивания и измерения.
• Сброс в ноль. Нажимать . #.## → 0:00
• Поместите Аксикуб на держатель камня.
• Axicube правильно измерит угол заточки в любой точке лезвия.

Режим P3 K03

0:00 Режим K03 предназначен для семейства K03, но работает с любыми системами заточки с горизонтально выровненным ножом. Режим P3 требователен, но полезен.

📐 Измерение угла заточки

• Поместите Аксикуб на нулевой уровень. Используйте одну и ту же сторону Axicube для выравнивания и измерения.
• Сброс в ноль. Нажмите ⊙ . #.## → 0:00
• ERR9 возникает в режиме P3 при попытке обнуления не на горизонтальном уровне.
• Поместите Аксикуб на держатель камня.
• Axicube правильно измерит угол заточки в любой точке лезвия.

P4 Режим измерения угла

Режим Angle Gauge 000:0 имитирует традиционные угловые кубы. Предназначен для бытового ремонта, строительства и наладки оборудования.

📐 Находим угол

• Поместите Axicube стороной A на первую поверхность.
• Сброс в ноль. Нажмите ⊙ . ###.# → 000:0
• Поместите Axicube стороной A на вторую поверхность.
• Axicube правильно измерит угол заточки в любой точке лезвия.
